Bok tamo! Kao dobavljač kuglastih ventila s dvostrukim blokiranjem i odzračivanjem (DBB), iz prve sam ruke vidio kako brzina tekućine može imati veliki utjecaj na performanse ovih ventila. U ovom postu na blogu razjasnit ću detalje o tome kako brzina tekućine utječe na DBB kuglaste ventile i zašto je to iznimno važno uzeti u obzir.
Prvo, razgovarajmo o tome što je DBB kuglasti ventil. DBB kuglasti ventil je tip ventila koji pruža dvostruku izolaciju i funkciju odzračivanja. Obično se koristi u industrijama poput nafte i plina, kemijske obrade i proizvodnje električne energije. Ventil ima kuglu s rupom u sredini koja se može rotirati kako bi se omogućio ili blokirao protok tekućine. Kada je ventil u zatvorenom položaju, stvara dvije brtve, učinkovito blokirajući protok tekućine. A otvor za odzračivanje omogućuje ispuštanje bilo koje zarobljene tekućine između dvije brtve.
A sada, pozabavimo se utjecajem brzine tekućine na performanse DBB kuglastog ventila.
1. Erozija i trošenje
Jedan od najznačajnijih utjecaja velike brzine tekućine je erozija i trošenje komponenti ventila. Kada se tekućina kreće velikom brzinom, može nositi čvrste čestice ili abrazivne tvari. Te se čestice mogu ponašati poput brusnog papira, postupno trošeći površine kuglice, sjedišta i drugih unutarnjih dijelova ventila.
Na primjer, u cjevovodu koji prenosi sirovu naftu s česticama pijeska, ako je brzina tekućine prevelika, čestice pijeska udarit će komponente ventila velikom snagom. S vremenom to može dovesti do udubljenja, zarezivanja i na kraju do gubitka sposobnosti brtvljenja ventila. Istrošeni ventil može početi curiti, što može biti velika sigurnosna opasnost u industrijama koje rade s opasnim tekućinama.

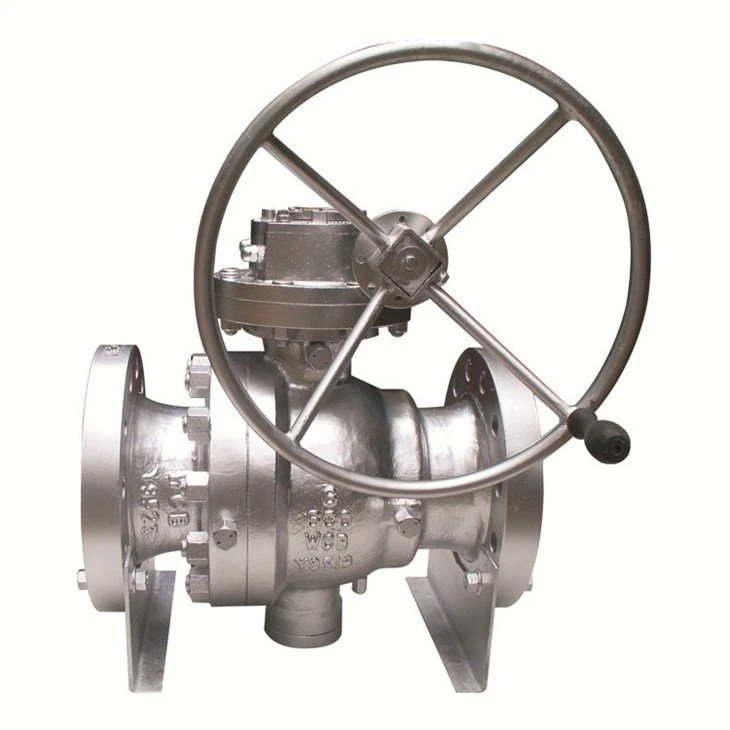

Kako bismo ublažili ovaj problem, često preporučujemo korištenjeLijevani kuglasti ventilkoji su dizajnirani da izdrže više razine trošenja. Dizajn osovine pruža bolju potporu lopti, smanjujući pritisak na sjedišta i čineći ventil otpornijim na eroziju.
2. Kavitacija
Drugi problem povezan s velikom brzinom fluida je kavitacija. Kavitacija nastaje kada tlak tekućine padne ispod tlaka pare, uzrokujući stvaranje mjehurića pare. Kada se ti mjehurići skupe, stvaraju udarni val visoke energije koji može oštetiti ventil.
U DBB kuglastom ventilu, ako je brzina tekućine previsoka, posebno kada je ventil djelomično otvoren, pad tlaka na ventilu može biti značajan. To može dovesti do kavitacije. Udarni valovi od kolapsirajućih mjehurića mogu uzrokovati oštećenje površine kugle i sjedišta, što rezultira smanjenim vijekom trajanja ventila i lošim performansama.
Kavitacija također može uzrokovati buku i vibracije u ventilu i cjevovodu. To ne samo da utječe na performanse ventila, već može biti i smetnja u radnom okruženju. Kako biste spriječili kavitaciju, važno je pažljivo odabrati veličinu ventila i osigurati da je brzina tekućine unutar preporučenog raspona. NašeDIB kuglasti ventilje projektiran za smanjenje rizika od kavitacije optimiziranjem putanje protoka i smanjenjem pada tlaka.
3. Otpor protoku i pad tlaka
Brzina tekućine također utječe na otpor protoka i pad tlaka na DBB kuglastom ventilu. Kako se brzina tekućine povećava, raste i otpor protoka u ventilu. To znači da je potrebno više energije za guranje tekućine kroz ventil.
Visoki pad tlaka može imati nekoliko negativnih posljedica. To može povećati troškove rada sustava jer je potrebno više snage za održavanje protoka. U nekim slučajevima to također može dovesti do smanjenja ukupnog protoka tekućine.
Kako bismo zadržali pad tlaka unutar prihvatljivih granica, moramo odabrati pravu veličinu ventila na temelju očekivane brzine tekućine. NašeLijevani kuglasti ventilje dizajniran da ima mali otpor protoka, što pomaže smanjiti pad tlaka i poboljšati učinkovitost sustava.
4. Izvedba brtvljenja
Brzina tekućine također može utjecati na performanse brtvljenja DBB kuglastog ventila. Pri velikim brzinama tekućina može djelovati većom silom na sjedišta ventila. To može uzrokovati deformaciju ili lagano pomicanje sjedala, što dovodi do gubitka brtve.
Ako je brtva oštećena, ventil može početi curiti. Ovo je ozbiljan problem, posebno u primjenama gdje je tekućina otrovna, zapaljiva ili na drugi način opasna. Kako bismo osigurali dobru izvedbu brtvljenja, koristimo visokokvalitetne materijale za sjedalo i napredne tehnike proizvodnje. Naši ventili su također testirani kako bi se osiguralo da mogu održati nepropusno brtvljenje čak i pod različitim brzinama tekućine.
Kako odrediti optimalnu brzinu tekućine
Dakle, kako odrediti optimalnu brzinu tekućine za DBB kuglasti ventil? Pa, to ovisi o nekoliko čimbenika, uključujući vrstu tekućine, veličinu ventila i primjenu.
Za većinu primjena, opće pravilo je da se brzina tekućine održava ispod određene granice. Za tekućine, tipična maksimalna brzina može biti oko 3 - 6 metara u sekundi. Za plinove, ograničenje brzine može biti veće, obično u rasponu od 15 - 30 metara u sekundi.
Međutim, ovo su samo grube smjernice. U nekim slučajevima, možda ćete se morati posavjetovati s inženjerom za ventile ili koristiti simulacije računalne dinamike fluida (CFD) kako biste točno odredili optimalnu brzinu fluida za vašu specifičnu primjenu.
Zaključak
U zaključku, brzina fluida ima veliki utjecaj na performanse DBB kuglastog ventila. Od erozije i trošenja do kavitacije, otpora protoku i izvedbe brtvljenja, na svaki aspekt rada ventila može utjecati brzina tekućine.
Kao dobavljač DBB kuglastih ventila, razumijemo važnost ovih čimbenika. Zato nudimo širok izbor ventila, uključujućiLijevani kuglasti ventil,DIB kuglasti ventil, iLijevani kuglasti ventil, koji su dizajnirani za rukovanje različitim brzinama tekućine i radnim uvjetima.
Ako ste na tržištu za DBB kuglasti ventil ili imate pitanja o tome kako brzina tekućine može utjecati na vašu primjenu, ne ustručavajte se kontaktirati. Ovdje smo da vam pomognemo da napravite pravi izbor i osiguramo optimalnu izvedbu vašeg sustava ventila. Razgovarajmo o vašim specifičnim potrebama i vidimo kako vam možemo pomoći u procesu nabave.
Reference
- "Valve Handbook" JTR Hughesa
- "Mehanika fluida" Franka M. Whitea
- Industrijski standardi i smjernice vezane uz dizajn i rad ventila
